产品概述
一，产品介绍

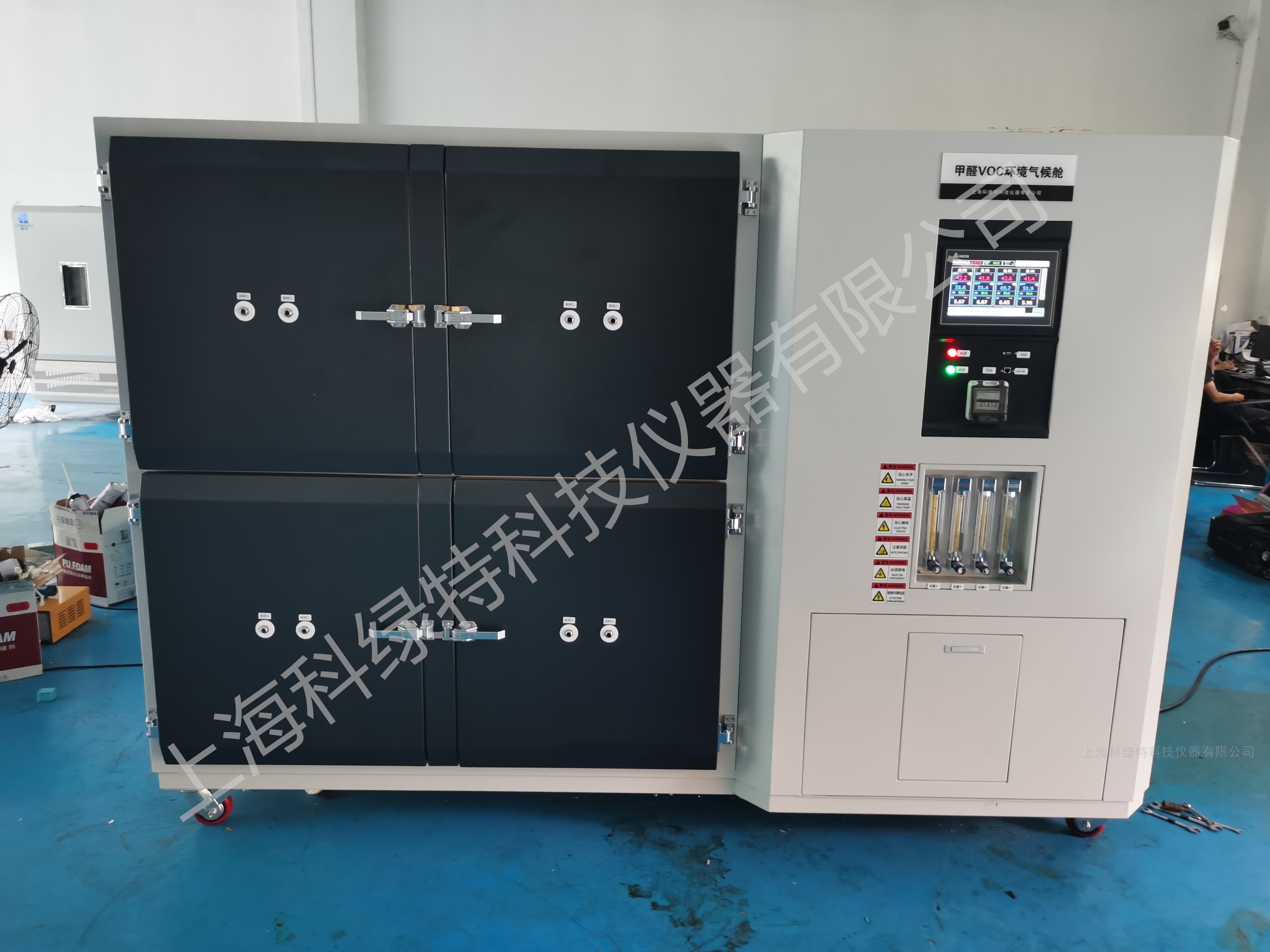

塑胶面层测试舱2016年6月8日，在上海市新闻发布会上，上海发布了*校园塑胶跑道团体标准——T/310101002-C003-2016《学校运动场地塑胶面层有害物质*》。该标准对塑胶跑道中的有害物质进行了具体限制要求，并提供了有害物质的检测方法，也规定了塑胶跑道的验收规则。我公司引进世界发明技术并取得中小企业技术创新基金立项支持，并生成*满足此标准的塑胶跑道VOC测试舱。该设备*上海市团体标准T/310101002-C003-2016《学校运动场地塑胶面层有害物质*》、ASTM D6007—02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》等标准检测要求。
适用标准
T/310101002-C003-2016《学校运动场地塑胶面层有害物质*》
GB 18583-2008 室内装饰装修材料 胶粘剂中有害物质*
GB/T 9758-1988 色漆和清漆 “可溶性"金属含量的测定
GB/T 14833-2011 合成材料跑道面层
GB 28481-2012 塑料家具中有害物质*
塑胶面层测试舱实际上就是合理模拟室内环境条件的一种测试设备，在该舱运行条件下，检测人造板材的甲醛释放量符合国家标准。该方法的主要优点是：测量数据可以直接反映材料释放甲醛的现状，获取数据和环境污染情况有着直接对应关系。使用环境测试舱测定材料甲醛释放量方法是欧盟等国外普遍采用的方法，并从室内空气中甲醛污染限值出发，推导出板材的甲醛释放量限值，并依此确定板材的分级。美国对板材甲醛释放量测定，只承认环境测试舱法。
二，技术参数
型号 | KLT-V/4-60 | KLT-V/6-60 | ||||
标称单舱有效容积（升） | 60(1±2%) | |||||
工作仓数量 | 4个 | 6个 | ||||
内部尺寸 （m） | W | 0.40 | ||||
D | 0.50 | |||||
H | 0.50 | |||||
外部尺寸 （m） | W | 1.86 | 2.06 | |||
D | 1.29 | 1.29 | ||||
H | 1.68 | 1.99 | ||||
性 能 | 温度范围 | 15～65℃（高温定制） | ||||
湿度范围 | 4～80 % RH | |||||
温度偏差 | ≤ ±0.5℃（23℃时） ≤ ±2 ℃（60℃时） | |||||
湿度偏差 | ≤ ± 2% RH（23℃时） ≤ ± 1% RH（60℃时） | |||||
温度均匀度 | ≤±0.8 ℃ | |||||
湿度均匀度 | ≤ ±2 % RH | |||||
温度波动度 | ≤ ±0.5℃（23℃时） ≤ ±2 ℃（60℃时） | |||||
湿度波动度 | ≤ ± 2% RH（23℃时） ≤ ± 1% RH（60℃时） | |||||
换气率 | 0-2.5次/小时 | |||||
密封性 | 舱内空气泄漏率＜5%x供气率或加压1kpa过压，气体泄漏率少于0.5%舱容/min | |||||
中心风速 | 0.1-0.3m/s（连续可调） | |||||
相对正压 | 10±5pa | |||||
加标回收率 | ＞80% | |||||
本底值mg/m3 | 甲醛：≤0.006; 单项VOC≤0.002; TVOC：≤0.02 | |||||
温度控制方法 | 空气夹套法（冷热对抗平衡法） | |||||
湿度控制方法 | 干气、湿气比例双向调节法 | |||||
材料 | 外壳 | Q235A冷轧钢板1.5mm，表面静电喷涂、白色 | ||||
内箱 | SUS304镜面不锈钢1.5mm（8k镜面） | |||||
绝热 | 高密度聚氨酯发泡+XPS（高温矿棉） | |||||
密封 | 硅胶（食品级）、聚四氟乙烯 | |||||
操作控制 | 显示器 | 7英寸彩色触摸屏，分辨率800x480，远程控制（可选）} | ||||
自动记录项目 | 温度、湿度、压力（可选）、流量（可选）、运行时间、故障记录 | |||||
控制方式 | 温控：比例、积分、微分（P.I.D）；系统控制:PLC+HMI | |||||
分辨率 | 温度：0.1 ℃; 湿度:0.1% RH | |||||
通讯接口 | 1个USB-A，一个USB-B，1个RS232，1个RS485,1个RJ-45（可选） | |||||
粗存、记录功能 | 内存，U盘，SD卡 | |||||
补水水质、周期 | 蒸馏水；＞30天（连续运行） | |||||
电源 | AC380（1±10%）V （50±0.5）Hz 三相四线+保护接地 | |||||
装机容量（Kw） | 3.0 | 3.0（高温6.0kw） | ||||
重量（Kg） | 350 | 400（460） | ||||
噪音（dB） | ≤ 65dB | |||||
系统保护 | 制冷系统高低压保护、过流保护；超温保护；电机过流保护；缺水保护； 电源欠相、相序保护等等。 | |||||
